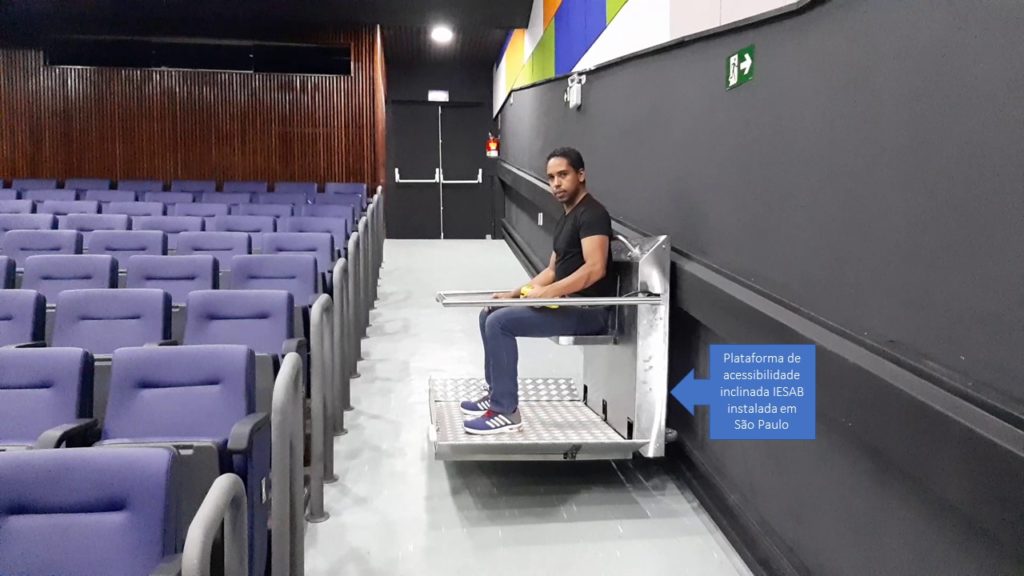

A Plataforma Inclinada de Acessibilidade da IESAB Engenharia de Elevação é um produto destinado ao transporte em rampas e escadas de pessoas com dificuldade de locomoção, podendo ser utilizada por cadeirantes, grávidas, mães com carrinhos de bebê, obesos, idosos e demais pessoas que estejam com a mobilidade reduzida.
Vantagens da plataforma de acessibilidade inclinada da IESAB:
- Não tem custo com obra civil
- Não ocupa espaço
- Melhor uso do espaço em locais em que o m² construído possui alto valor (centros urbanos)

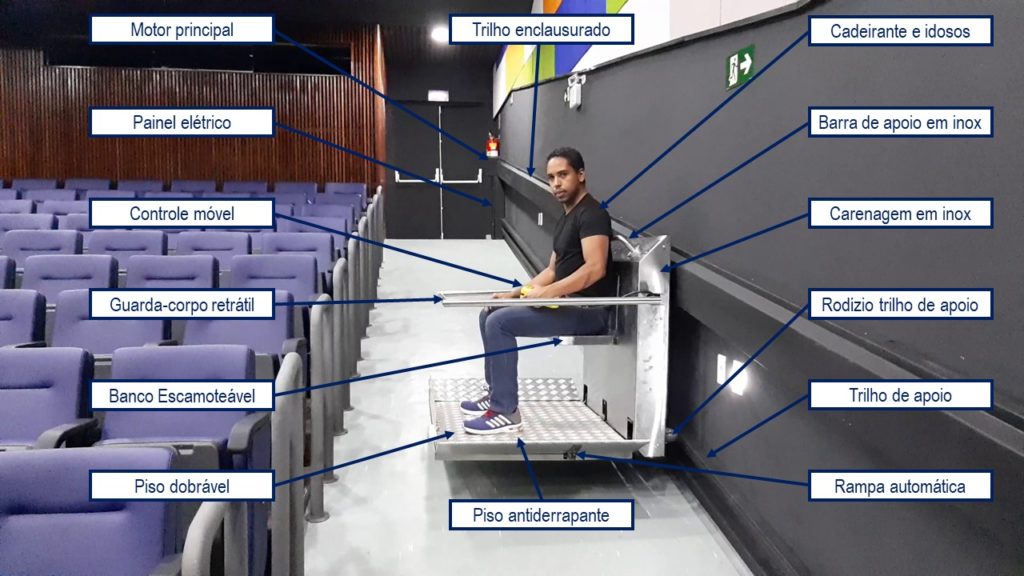

COMPONENTES DA PLATAFORMA INCLINADA DE ACESSIBILIDADE
A imagem abaixo ilustra os principais componentes da plataforma de acessibilidade inclinada.
ENGENHARIA ESPECIALIZADA
Com a IESAB, você vai receber assessoria direta com o engenheiro responsável pela instalação do equipamento. Nossos engenheiros estão preparados para estudar e fornecer a melhor solução de acordo com o seu local. Além de um produto desenvolvido para atender com plenitude a legislação vigente, ao adquirir uma plataforma de acessibilidade junto a IESAB, você receberá:
- Inspeção técnica para adequação do projeto da plataforma ao local de instalação;
- Emissão do projeto de adequação do local com todas as orientações para fornecimento de tomada de energia elétrica e reformas de construção civil caso essas sejam necessárias;
- Adequação do projeto da plataforma às especificidades do local de instalação;
- Compra e/ou fabricação de todos os componentes do produto;
- Empacotamento, carregamento, transporte e descarregamento dos componentes do produto no local de instalação;
- Montagem sequenciada por inspeção e testes de operação;
- Emissão de Anotação de Responsabilidade Técnica (ART) registrada junto ao CREA;
- Entrega técnica (termo de aceite, manual de operação, termo de garantia e nota fiscal de compra).
Para saber mais sobre a importância da ART, clique aqui.
PLENO ATENDIMENTO A LEGISLAÇÃO
Todos os produtos fornecidos pela IESAB Engenharia de Elevação são de pleno atendimento a legislação vigente. Esse item é essencial, tanto pela segurança dos usuários quanto pelo respaldo legal do proprietário ante a qualquer fiscalização, imprevisto ou acidente. A plataforma inclinada da IESAB está em conformidade às normas:
- ABNT NBR 9050 – Acessibilidade a edificações, mobiliário, espaços e equipamentos urbanos;
- NBR ISO 9386-2 – Plataformas de elevação motorizadas para pessoas com mobilidade reduzida;
- NR 10 – Segurança em instalações e serviços em eletricidade;
- LEGISLAÇÃO MUNICIPAL – atendimento à normalização exigida por parte das prefeituras, conforme especificidades de cada município.
Para saber mais sobre a ABNT NBR 9050, clique aqui.
Para realizar o download das leis e normas de acessibilidade no Brasil, clique aqui.

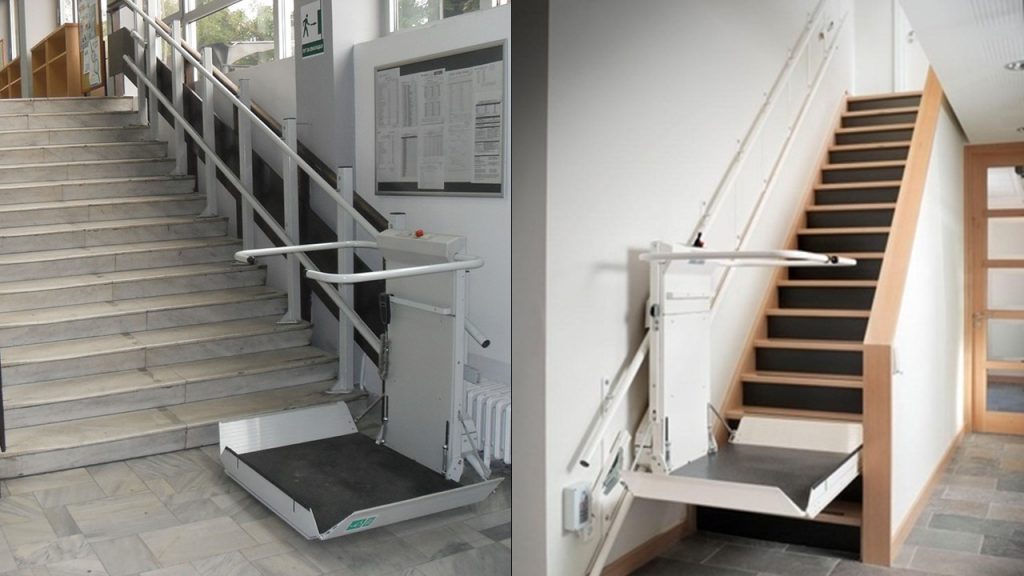

USO COMERCIAL E RESIDENCIAL DA PLATAFORMA DE ACESSIBILIDADE PARA ESCADAS
A IESAB possui linhas próprias de Plataformas de Acessibilidade Inclinadas para uso residencial e para uso empresarial, garantindo assim a acessibilidade em ambientes privados e públicos.

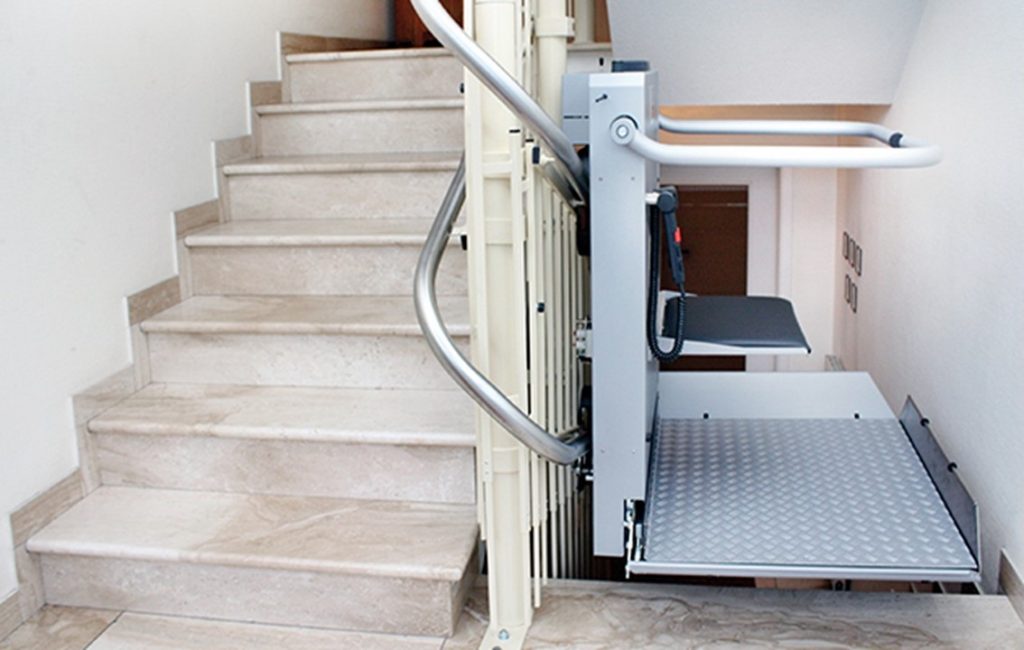

TRAJETÓRIA CONFORME LOCAL DE INSTALAÇÃO
A Plataforma de Acessibilidade Inclinada da IESAB permite adaptação ao local de instalação conforme o número de patamares da escada ou da rampa. Conforme necessidade, a plataforma pode ter uma trajetória em curvas ao longo do deslocamento.
ESPECIFICAÇÃO TÉCNICA DA PLATAFORMA INCLINADA
Os principais dados técnicos das Plataformas de Acessibilidade Inclinadas da IESAB são apresentados na Tabela Especificação Técnica.
|
Tabela Especificação Técnica |
|
| Capacidade de carga | 250 kg |
| Percurso | Atende à até 30 m com até dois patamares intermediários |
| Velocidade | 6 m/min |
| Realiza trajeto em curva | Sim, conforme modelo. |
| Ambiente externo | Sim, conforme modelo com proteção para sol e chuva. |
| Nível de ruído | 30 dB |
| Ciclo diário | Normal: 40
Máximo de partidas por hora: 10 |
| Energia | 30A, 220 V (bifásico/trifásico) à 60 Hz. |
| Máquina | Tipo: Corrente de transmissão
Motor principal: 1,0 cv Motores secundários: motor de rampa e motor do piso retrátil Tipo de transmissão: Engrenagens |
| Operação | Botão liga/desliga com chave
Botões de direção (sobe/desce) Botão de emergência Botão para piso dobrável e portabilidade automática Parada automática ao chegar no nível desejado Acionamento automático das rampas para acesso ao cadeirante |
| Acabamento | Acabamento em aço com pintura eletrostática para ambientes sem exposição ao sol e chuva ou acabamento em aço inox para ambientes com exposição ao sol e chuva |
| Sistema de segurança | Sensor de sobrecarga
Botão de emergência Freio de segurança Descida manual Guarda-corpo retrátil em aço inox Piso com proteção antiderrapante |
| Acabamento | Pintura Eletrostática da estrutura com carenagem em aço.
Opcional de cor conforme ambiente de instalação à escolha do cliente. Ou acabamento em aço inox |
A plataforma conta com tecnologia e dispositivos 100% disponíveis no mercado nacional, dessa forma, os componentes são todos de fácil aquisição, tornando baixo o custo de manutenção.
A plataforma possui banco escamoteável (assento dobrável) permitindo utilização tanto por cadeirantes como por não cadeirantes.
DIMENSÕES PRINCIPAIS DA PLATAFORMA INCLINADA DE ACESSIBILIDADE
As dimensões principais da plataforma de acessibilidade inclinada da IESAB são apresentadas na figura seguinte. A IESAB possui diferentes modelos de plataformas inclinadas, e, conforme cada caso de aplicação e adequação, essas dimensões podem sofrer pequenas modificações.
É importante ressaltar que o local que irá receber a plataforma de acessibilidade inclinada precisa ter uma largura de no mínimo 1 metro e 10 centímetros. Isso é importante para que a plataforma tenha o espaço necessário ao seu deslocamento.

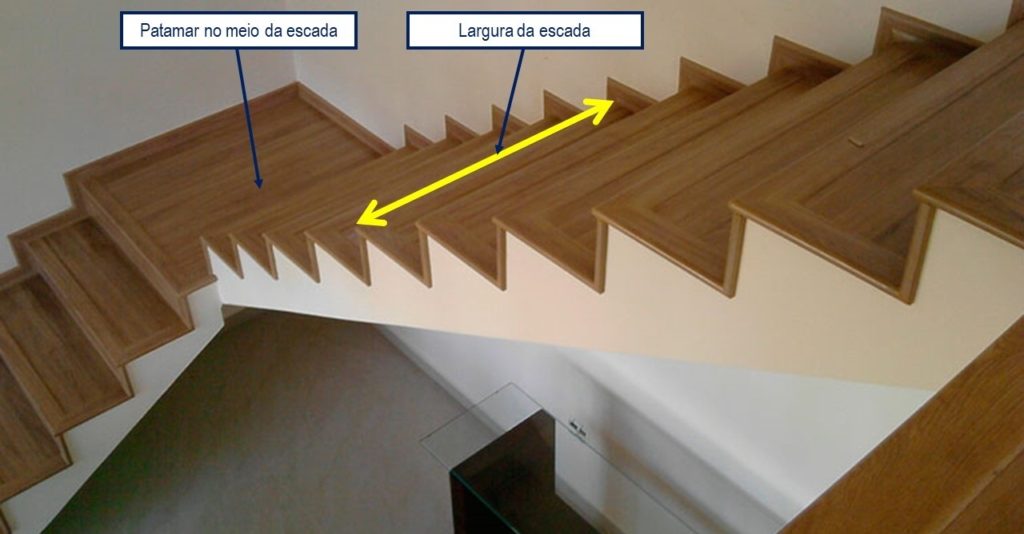

Na figura seguinte você visualiza o que é a largura, o que é o comprimento e o que é o patamar de uma escada.
Para os casos em que não é possível garantir 1 metro e 10 cm de largura na escada, temos como opção a instalação da cadeira elevatória de acessibilidade.

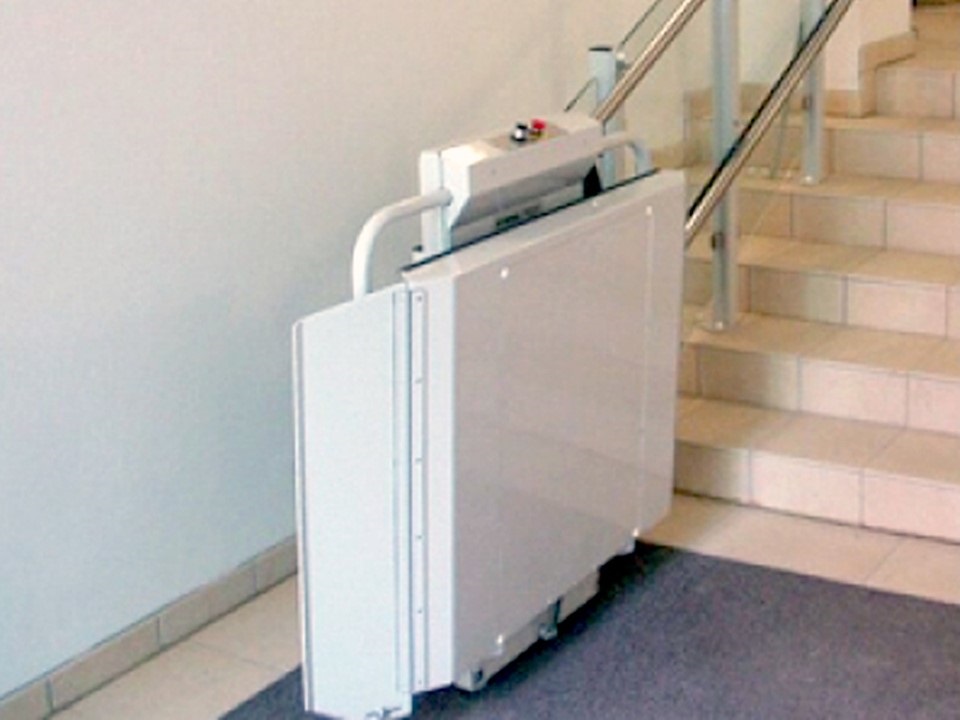

PLATAFORMA INCLINADA PARA ESCADAS DOBRÁVEL
A plataforma de acessibilidade inclinada da IESAB permite ser guardada dobrada, assim, quando não em uso, ela ocupa pouco espaço, permitindo total acesso às demais pessoas que transitam pelo local.
FUNCIONAMENTO E OPERAÇÃO DA PLATAFORMA INCLINADA DE ACESSIBILIDADE
Para visualizar o funcionamento e operação da plataforma de acessibilidade inclinada da IESAB, assista ao vídeo abaixo.

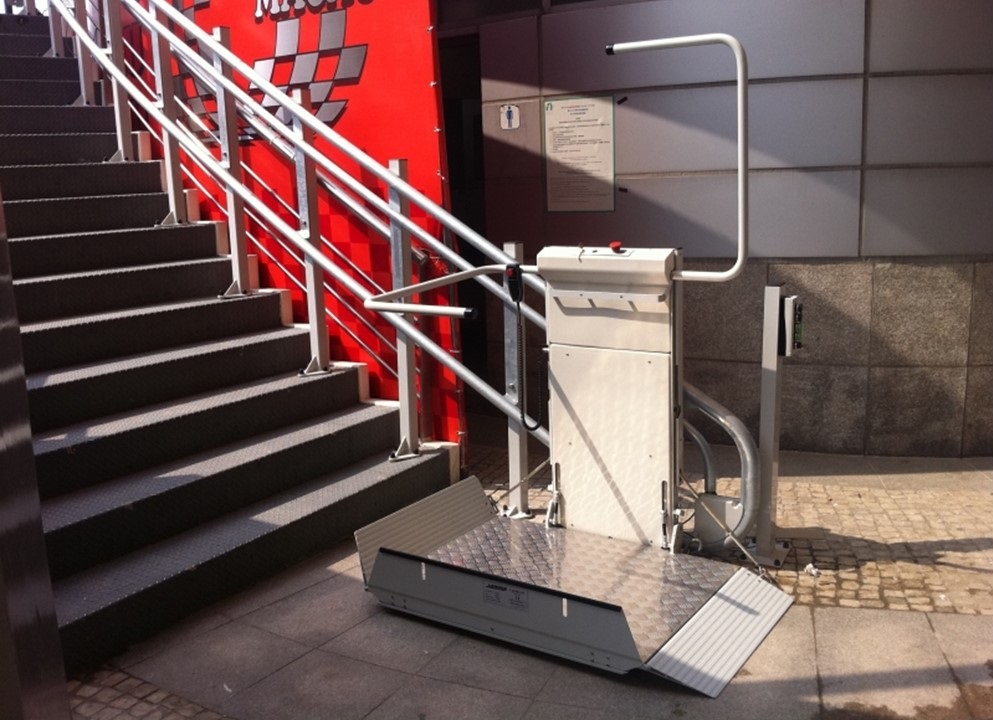

PLATAFORMA DE ACESSIBILIDADE DE ACESSIBILIDADE PARA AMBIENTES DESCOBERTOS
A plataforma é desenvolvida para ter alta durabilidade, garantia total de segurança e baixo custo de manutenção. O equipamento pode funcionar mesmo em locais abertos, onde há exposição a chuva e ao sol.
